Для измерения напряжения на полюсах источника тока или на каком-нибудь участке цепи применяют прибор, называемый вольтметром.

Интересные материалы про электрический ток: Обнаружение магнитного поля по его действию на электрический ток. Правило левой руки.

Вольтметр, используемый в школьных опытах, показан на рисунке 65а.

Многие вольтметры по внешнему виду очень похожи на амперметры. Для отличия вольтметра от других электроизмерительных приборов на его шкале ставят букву V. На схемах вольтметр изображают кружком с буквой V внутри (рис. 65б).

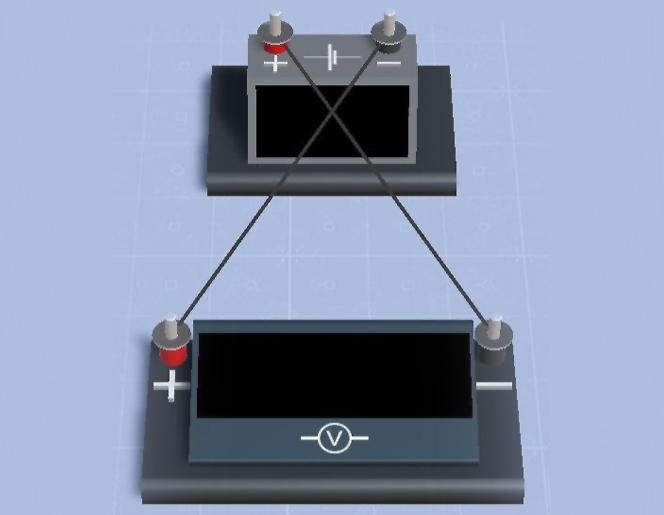

Как и у амперметра, у одного зажима вольтметра ставят знак «+». Этот зажим необходимо обязательно соединять с проводом, идущим от положительного полюса источника тока. Иначе стрелка прибора будет отклоняться в обратную сторону.

Вольтметр включается иначе, чем амперметр. На рисунке 66а изображена электрическая цепь, в которую включены электрическая лампа, амперметр и вольтметр. На рисунке 66б показана схема такой цепи. Амперметром в этой цепи измеряют силу тока в лампе, для этого он включён в цепь последовательно с ней. Вольтметр должен показывать напряжение, существующее на зажимах лампы.

Вольтметр

б

а

Поэтому его включают в цепь не последовательно с лампой, а так, как показано на рисунке 66а и на схеме (см. рис. 66б). Зажимы вольтметра присоединяют к тем точкам цепи, между которыми надо измерить напряжение. Такое включение прибора называют параллельным. Параллельное соединение проводников будет рассмотрено в §49. Отметим только, что сила тока, проходящего через вольтметр, мала по сравнению с силой тока в цепи, поэтому он почти не изменяет напряжение между теми точками, к которым подключён.

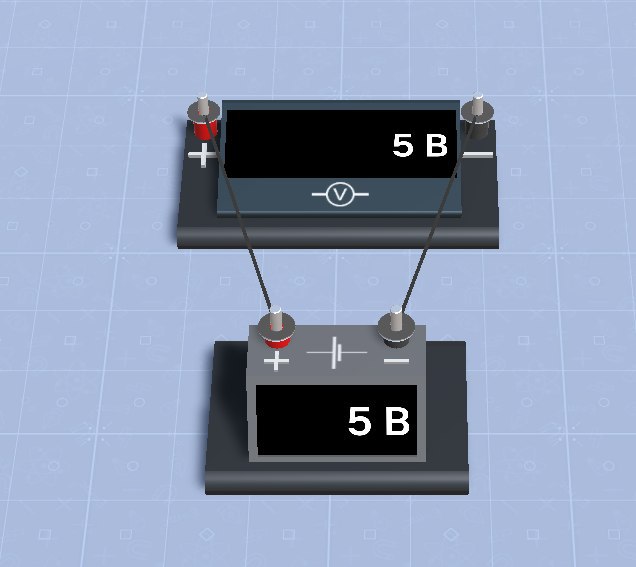

Для измерения напряжения на полюсах источника тока вольтметр подключают непосредственно к зажимам источника тока так, как показано на рисунке 67.

Подключение вольтметра и амперметра в цепь

а

б

Подключение вольтметра к источнику тока
